Augstas-precizitātes RA vara folija



CIVEN Metal augstas-precizitātes RA vara folija tiek ražota ar precīzas aukstās velmēšanas un kontrolētas atlaidināšanas palīdzību lietojumiem, kuriem nepieciešama stingra biezuma kontrole, elastība, virsmas konsistence un stabila elektriskā veiktspēja.

Produktu klāsts aptver 9–70 μm biezumu un 10–620 mm platumu ar dažādām pakāpēm, temperatūru un virsmas iespējām elastīgām shēmām, augstfrekvences elektronikai, akumulatoru komponentiem, EMI ekrāniem un citiem precīziem lietojumiem.



Adhesive Copper Foil Tape



Produkta pārskats

Augstas-Precision RA Copper Foil ir velmēta un atkausēta vara folija, kas paredzēta lietojumiem, kur materiāla biezums, mehāniskās īpašības, virsmas stāvoklis un izmēru stabilitāte ir svarīgi pakārtotajā procesā.



Pašreizējais klāsts ietver Cu{0}}ETP un skābekļa-nesaturošu vara iespējas, un ir pieejamas produktu konfigurācijas dažādām elastības, izturības, virsmas profila un elektriskās veiktspējas prasībām.



Materiālu iespējas

Cu-ETP varš

Cu-ETP ir pieejams lietojumiem, kam nepieciešama augsta elektrovadītspēja, kā arī velmētas vara folijas mehāniskās īpašības.

Bez skābekļa{0}}varš

{0}}Skābekli nesaturošs varš ir pieejams lietojumiem, kur nepieciešama augstāka vara tīrība un kontrolētas materiāla īpašības.

Atbilstošā materiāla kategorija jāizvēlas atbilstoši gatavās sastāvdaļas elektriskām, mehāniskajām, formēšanas un apstrādes prasībām.

Veiktspējas raksturojums


Elastība

Velmētā un atkvēlinātā struktūra padara RA vara foliju piemērotu lietojumiem, kas saistīti ar liekšanu, locīšanu vai formēšanu.

Biezuma kontrole

Precīza velmēšana un gabarīta kontrole palīdz uzturēt nepieciešamo biezumu smalkām elektroniskām un rūpnieciskām sastāvdaļām.

Virsmas konsistence

Kontrolēta velmēšana un virsmas apstrāde nodrošina noteiktus virsmas raksturlielumus pakārtotajiem kodināšanas, laminēšanas, līmēšanas vai citiem procesiem.

Elektriskā veiktspēja

Pieejamās vara kategorijas nodrošina augstu elektrovadītspēju elektroniskām un elektriskajām ierīcēm.



Tehniskās specifikācijas



Parametrs Standarta pakāpe (RA-H) Elastīga pakāpe (RA-A) Augsta-frekvences pakāpe (RA-HF)
Vara tīrība Lielāks vai vienāds ar 99,95% Lielāks vai vienāds ar 99,99% Lielāks vai vienāds ar 99,99%
Elektriskā vadītspēja Lielāka vai vienāda ar 100% IACS Lielāks vai vienāds ar 98% IACS Lielāka vai vienāda ar 101% IACS
Blīvums 8,94 g/cm³ 8,94 g/cm³ 8,94 g/cm³
Virsmas raupjums (Rz) 1.0–1.8 μm 0.6–1.2 μm <0.8 μm
Pagarinājums pārtraukumā 5–10% Lielāks vai vienāds ar 25% 15–20%



Pieejamais biezums un platums



Atbilstoši klienta apstrādes prasībām var apspriest dažādas biezuma un platuma kombinācijas.



Biezuma diapazons

9–70 μm

Standarta mērinstrumenti

12 μm, 18 μm, 25 μm, 35 μm

Platuma diapazons

10–620 mm

Serdes iekšējie diametri

76 mm (3 collas) un 152 mm (6 collas)





Temperatūras un virsmas opcijas

Rūdīts (O-Temper)

Atkausētais stāvoklis ir paredzēts lietojumiem, kur ir svarīga elastība, pagarinājums un formējamība.

Ciets/pus{0}}ciets raksturs

Cietie un pus{0}}cietie apstākļi nodrošina lielāku konstrukcijas stingrību un izmēru saglabāšanu lietojumiem, kuriem nepieciešama papildu mehāniskā izturība.

Vienkārša / pasivēta virsma

Var izmantot antioksidācijas pasivācijas apstrādi, lai palīdzētu aizsargāt vara virsmu uzglabāšanas un apstrādes laikā.

Adhēzijas ārstēšana

Var apsvērt papildu virsmas apstrādi, ja nepieciešama stiprāka saistīšana ar tādiem materiāliem kā poliimīds (PI) vai šķidro kristālu polimērs (LCP).

Mehāniskās īpašības

Pieejamās mehāniskās īpašības atšķiras atkarībā no izvēlētās kvalitātes un temperamenta.

Stiepes izturība:220–450 MPa

Ražas spēks:120–380 MPa

Pieprasot piedāvājumu, norādiet nepieciešamo temperamentu un mehānisko īpašību diapazonu, ja šīs vērtības ir būtiskas jūsu pakārtotajam procesam.

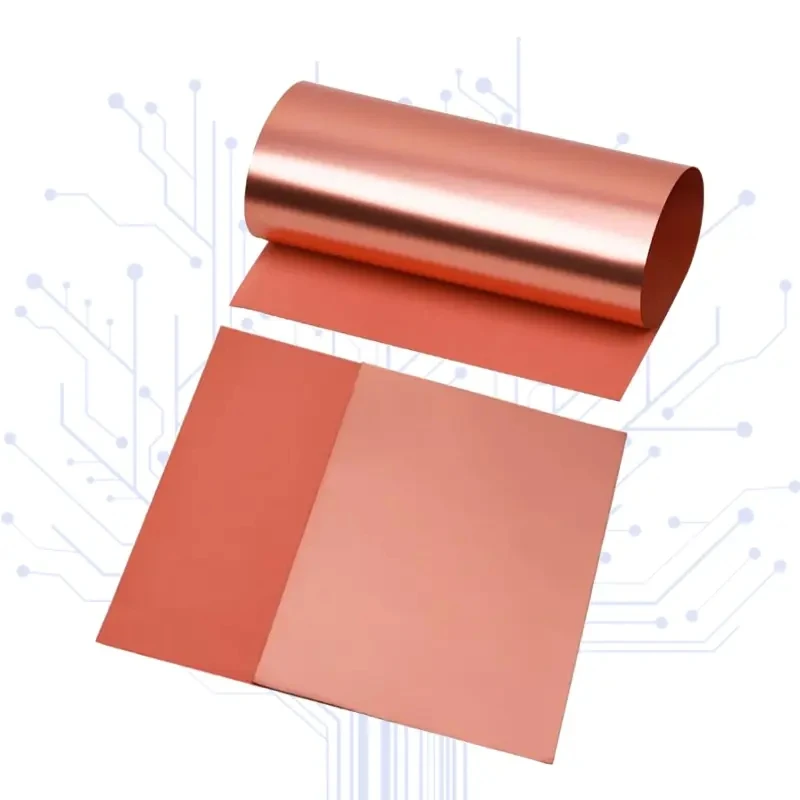

Very Low Profile ED Copper Foil VLP



Ražošana un kvalitātes kontrole





Precīza aukstā velmēšana

Aukstā velmēšana ar vairākkārtēju-pakāpēm samazina vara foliju līdz vajadzīgajam biezumam, vienlaikus kontrolējot materiāla izmērus visā procesā.

Kontrolēta atkvēlināšana

Kontrolēta-atmosfēras atkausēšana pielāgo materiāla struktūru un mehāniskās īpašības pēc velmēšanas.

Griešana un malu apgriešana

Gatavo foliju var sagriezt un apgriezt atbilstoši vajadzīgajam platumam un pakārtotās apstrādes apstākļiem.

Pārbaude

Kvalitātes pārbaude aptver galvenās materiāla īpašības, tostarp:

• Biezums

• Platums

• Virsmas stāvoklis

• Elektrovadītspēja

• Stiepes izturība

• Pagarinājums

• Virsmas defekti

Materiālu pārbaudes ziņojumus var piegādāt atbilstoši pasūtījuma prasībām.



Lietojumprogrammas



1

Elastīgas iespiedshēmas

Augstas-precizitātes RA vara folija tiek izmantota elastīgām ķēdēm, kur svarīga ir elastība, biezuma kontrole un izmēru stabilitāte.

2

Augstas-frekvences elektronika

Atsevišķas kategorijas var izmantot augstfrekvences{0}}elektroniskos lietojumos, kur virsmas profils un elektriskās īpašības ir svarīgi apsvērumi.

3

Litija{0}}jonu akumulatori

RA vara foliju var izmantot akumulatora strāvas -savākšanai un elastīgiem elektriskiem savienojumiem, ja izvēlētā materiāla specifikācija atbilst elementu konstrukcijas prasībām.

4

EMI ekranēšana

Vara foliju var izmantot vadošos ekranēšanas slāņos, kabeļu aptinumos, zemējuma konstrukcijās un citos elektromagnētisko traucējumu kontroles lietojumos.




Pielāgošana un sagriešana

CIVEN Metal var apspriest pielāgotas materiālu konfigurācijas, pamatojoties uz klienta pielietojuma un apstrādes prasībām.

Pieprasot piedāvājumu, lūdzu, norādiet:

• Vara marka

• Nepieciešamais biezums

• Nepieciešamais platums

• Atturība

• Virsmas prasība

• Pieteikums

• Pakārtotā apstrādes metode

• Paredzamais daudzums

Šaura{0}}platuma lietojumiem ir jāapstiprina griešanas precizitātes prasības kopā ar nepieciešamo pielaidi un malas stāvokli.



Iepakojums un piegāde





Folija ir iepakota, lai aizsargātu ruļļu, virsmu, malas un serdi transportēšanas laikā.



Pirms pasūtījuma veikšanas var apstiprināt iepakojumu, serdes izmērus, sagriešanas konfigurāciju un piegādes prasības.



Pielāgotām specifikācijām ražošanas un piegādes grafiki jāapstiprina atbilstoši nepieciešamajai materiāla konfigurācijai un pasūtījuma daudzumam.






Kvalitātes un tehniskā dokumentācija




CIVEN Metal darbojas saskaņā ar ISO 9001 un IATF 16949 kvalitātes vadības sistēmām.

Materiālu pārbaudes ziņojumus var piegādāt kopā ar sūtījumiem saskaņā ar piemērojamām pasūtījuma un produkta prasībām.

Klientiem, kuri novērtē jaunu materiālu, pieprasot paraugus vai izmēģinājuma materiālu, jānorāda nepieciešamais biezums, temperaments, substrāts un pielietojums.



FAQ



J: Kas ir augstas{0}}precizitātes RA vara folija?

A: Augstas-precizitātes RA vara folija ir velmēta un atlaidināta vara folija, kas ražota ar kontrolētu biezumu, virsmu un mehāniskām īpašībām lietojumiem, kuros nepieciešama stingrāka materiāla kontrole nekā vispārējai{1}}vara folijai.

J: Kādi biezumi ir pieejami?

A: Pašreizējais produktu klāsts aptver 9–70 μm ar standarta mērierīcēm, tostarp 12 μm, 18 μm, 25 μm un 35 μm.

J: Kādi platumi ir pieejami?

A: Norādītais platuma diapazons ir 10–620 mm. Konkrētus spraugu platumus var apspriest saskaņā ar pakārtoto pielietojumu.

J: Kuru temperamentu man izvēlēties?

A: Izvēle ir atkarīga no vajadzīgā līdzsvara starp elastību, pagarinājumu, stiepes izturību un izmēru saglabāšanu. Atlaidinātie, cietie un pus-cietie apstākļi ir pieejami pašreizējā produkta informācijā.

J: Vai virsmu var pielāgot?

A. Virsmas iespējas ietver pasivāciju un adhēziju{0}}saistītu apstrādi. Nepieciešamais virsmas stāvoklis jāapspriež atkarībā no līmēšanas, laminēšanas vai apstrādes metodes.

J: Kāda informācija ir nepieciešama piedāvājumam?

A: Lūdzu, norādiet nepieciešamo vara marku, biezumu, platumu, rūdījumu, virsmas prasības, pielietojumu, apstrādes metodi un paredzamo daudzumu. Ja folija tiks laminēta vai savienota ar citu materiālu, iekļaujiet arī mērķa substrātu.

Civen Metal Material (Shanghai) Co., Ltd. ir viens no profesionālākajiem augstas-precizitātes vara folijas ražotājiem un piegādātājiem Ķīnā. Ar bagātīgu pieredzi mēs sirsnīgi sveicam jūs vairumtirdzniecībā vairumtirdzniecībā augstas kvalitātes augstas{4}}precīzas vara folijas, kas ražota Ķīnā no mūsu rūpnīcas. Ir pieejams labs serviss un saprātīga cena.
